На старте проекта важно не только составить список задач, но и понять, в какой последовательности их выполнять, кто за что отвечает и как уложиться в сроки. С помощью диаграммы Ганта можно увидеть общую картину: этапы работы, дедлайны и исполнителей.
В статье рассказываем, что это за инструмент, чем отличается от сетевого графика и как помогает управлять проектами.
Диаграмма Ганта: что это такое
Диаграмма Ганта (график Ганта) — это горизонтальная столбчатая (ленточная) диаграмма, которая показывает хронологию проекта во времени.
Диаграмма Ганта выглядит как календарная сетка, где отмечают задачи, сроки, зависимости и ответственных исполнителей.
Идея визуального планирования появилась еще в конце XIX века. В 1896 году польский инженер Кароль Адамецки разработал «гармонограмму» — инструмент для планирования производственных процессов.
Принцип графика Ганта предложил американский инженер Генри Гант в 1910-х годах. Сначала его применяли на промышленных предприятиях, а позже — при реализации крупных инженерных проектов, например при строительстве плотины Гувера.
Сегодня диаграмму Ганта используют не только на производствах, но и в разработке продуктов, строительстве, маркетинге и других сферах, где нужно координировать много задач. Главная цель — показать команде общую картину проекта: какие этапы работы над проектом нужно пройти, сколько времени займет каждый из них и что нужно успеть к ближайшему дедлайну, чтобы не задерживать коллег.
Если команда пользуется диаграммой, руководители не тратят время на напоминание и постановку задач — сотрудники сами видят, что от них требуется на каждом этапе и к какому сроку нужно закончить работу.
Из чего состоит диаграмма Ганта и как ее читать
Диаграмма Ганта превращает проект в понятную временную шкалу: слева расположены задачи, сверху — даты, а полосы показывают, когда и сколько длится каждый этап. Чтобы читать такой график, достаточно разобраться в нескольких элементах:
- Список задач — вертикальная ось диаграммы. Здесь указаны этапы и задачи проекта. Это основа графика: по ней команда понимает, какие работы предстоит выполнить.
- Временная шкала — горизонтальная ось. Она показывает период проекта: дни, недели или месяцы.
- Полоса задачи — отрезок на временной шкале. Ее начало показывает дату старта, конец — дедлайн, а длина — сколько времени займет работа.
- Веха (milestone) — отметка важного события без длительности. Например, завершение этапа, сдача результата или запуск продукта.
- Прогресс — заполненная часть полосы задачи. Она показывает, насколько работа уже выполнена.
- Связи — стрелки между задачами. Они показывают, какие работы зависят друг от друга и в каком порядке их нужно выполнять.

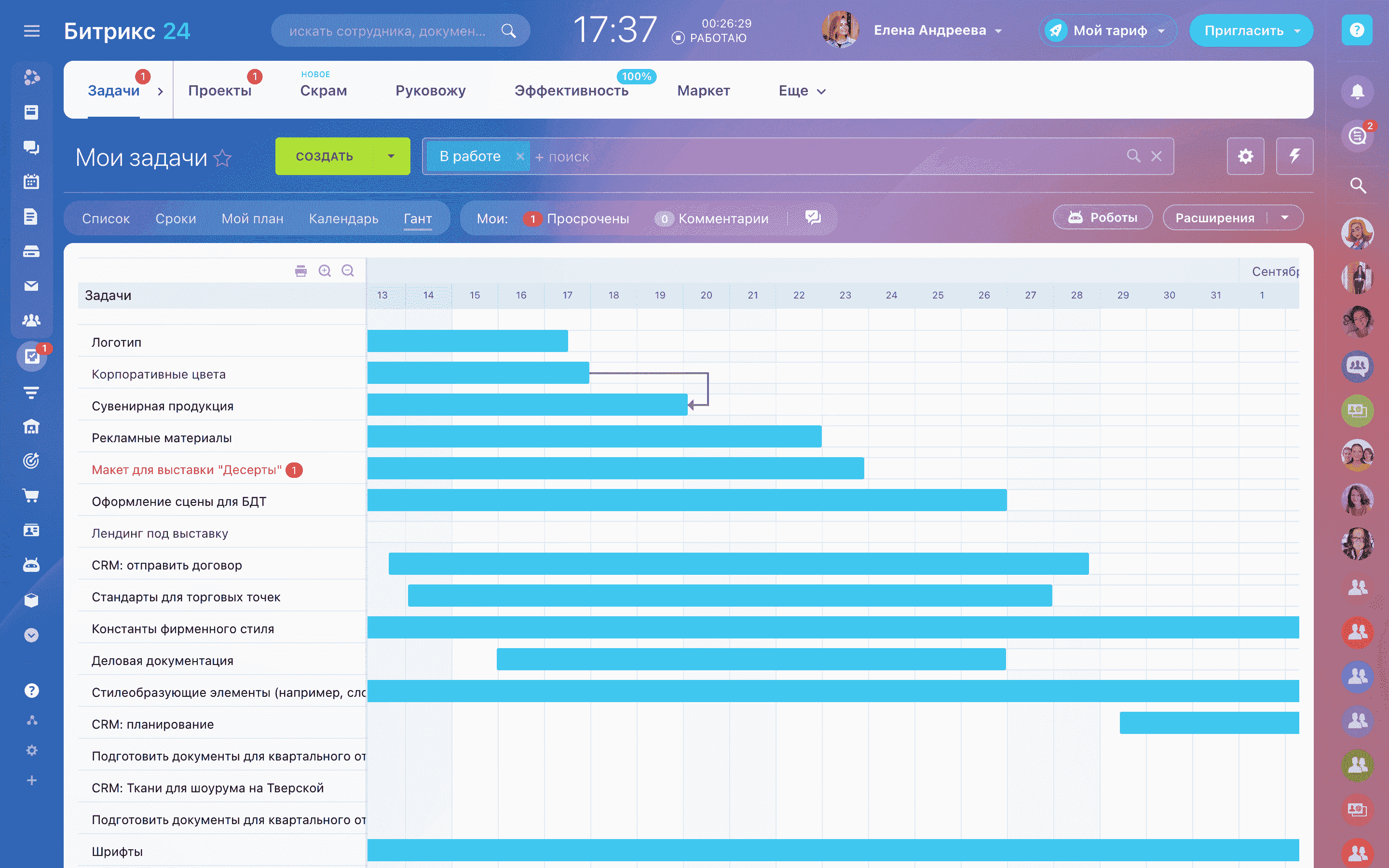

Как выглядит диаграмма Ганта в Битрикс24
Связи между задачами показывают, в каком порядке должна идти работа. В зависимости от последовательности выделяют четыре типа зависимостей:
- Финиш-старт — задача Б начинается после завершения задачи А. Это самый распространенный тип.
- Старт-старт — задача Б начинается одновременно с задачей А.
- Финиш-финиш — задача Б должна завершиться одновременно с задачей А.
- Старт-финиш — задача Б может завершиться только после начала задачи А. Такой тип используют редко.
На основе этих связей определяют критический путь. Это самая длинная цепочка зависимых задач, которая определяет срок всего проекта. Если одна из задач на этом пути задержится, то изменится и дата завершения проекта. У таких задач нет запаса по времени, поэтому за ними следят особенно внимательно.
Где используется и кому нужна диаграмма Ганта: пример
Диаграмму Ганта используют руководители отделов и менеджеры там, где работает проектный подход. Например, при разработке сайтов и программного обеспечения, в архитектуре и дизайне, организации мероприятий. Инструмент почти универсален — он полезен маркетологам, строителям, специалистам в консалтинге, страховании и PR.
Часто диаграмму используют в методологии Waterfall, или каскадной разработке. Это метод планирования проектов, при котором этапы работы четко разграничены и идут последовательно: новый этап начинается, только когда закончен предыдущий. Например, сначала нужно проанализировать целевую аудиторию сайта, а потом уже писать тексты для него.
В методологии Agile, или гибкой разработке, диаграмму Ганта удобнее использовать, чтобы планировать спринты — отдельные этапы работ по проекту. В такой модели несколько глобальных задач выполняют параллельно, например разрабатывают фирменный стиль сайта и пишут тексты для него.
Диаграмма Ганта, сетевой график и канбан: в чем разница
Инструменты помогают управлять проектами, но решают разные задачи. Рассмотрим разницу в таблице.
| Инструмент | Что показывает | Для чего нужен | Особенность |
| Диаграмма Ганта | Задачи, сроки и зависимости на временной шкале | Планировать проект и контролировать сроки | Показывает, когда начинается и заканчивается каждый этап работы |
| Сетевой график (PERT) | Связи между задачами и порядок их выполнения | Анализировать зависимости и находить критический путь | Не привязан к конкретным датам |
| Доска Kanban | Статусы задач по колонкам (например, «Запланировано», «В работе», «Готово») | Управлять текущими задачами команды | Помогает видеть, на каком этапе находится каждая задача |
Как создать диаграмму Ганта
Принцип создания диаграммы единый, независимо от того, где вы ее строите. Последовательность такая:
Шаг 1. Установите сроки проекта. Определите точные даты начала и завершения проекта и зафиксируйте их на графике. После этого разделите временную шкалу — по месяцам, неделям или дням.
Шаг 2. Определите этапы проекта или крупные задачи. Затем разбейте их на конкретные задачи. Например, если вы делаете проект для клиента, одним из этапов будет сбор данных о компании, а отдельной задачей — брифинг заказчика.
Шаг 3. Установите связи между этапами. Решите, какие задачи можно выполнять параллельно, а какие невозможно начать, пока не завершены предыдущие.
Шаг 4. Отметьте контрольные точки и вехи. На временной шкале обозначьте завершения каждого большого этапа и, если возможно, каждой мелкой задачи. Не забудьте показать график команде и согласовать его с ответственными. Подробнее о вехах проекта рассказывали в этом материале.
Шаг 5. Актуализируйте график диаграммы Ганта по мере выполнения проекта. Во время работы вам, скорее всего, понадобится периодически обновлять диаграмму: уточнять сроки, назначать новых ответственных сотрудников или добавлять новые задачи.
Как управлять проектами с помощью графика Ганта
Диаграмму можно в буквальном смысле нарисовать вручную, но удобнее использовать специальные инструменты. Выбор зависит от задач: для простого графика подойдет таблица, а для командной работы — сервисы с автоматизацией.
Excel
В Excel диаграмму Ганта можно построить с помощью таблицы и встроенных инструментов визуализации. Такой вариант подойдет для небольших проектов, где не нужно часто менять сроки, управлять зависимостями задач или автоматизировать работу команды.
Google Таблицы
В «Google Таблицах» диаграмму создают по тому же принципу, что и в Excel. Главное преимущество — совместная работа: несколько участников могут одновременно редактировать таблицу, оставлять комментарии, а история изменений позволяет при необходимости вернуться к предыдущей версии.
Битрикс24
В Битрикс24 диаграмма не только показывает состояние задач, но и позволяет ими управлять: менять сроки, создавать подзадачи, назначать ответственных — каждый получает оповещение. По фильтру видно загрузку каждого сотрудника и кто над чем работает.
Перетащите мышью сроки задачи или сдвиньте полоску срока — диаграмма изменится автоматически. Появилась новая задача — задаете ей рамки. Задача затянулась — уменьшаете крайний срок.
Плюсы и минусы диаграммы Ганта
Диаграмма Ганта подходит не для всех задач. Она помогает контролировать сроки и координировать работу команды, но у нее есть и ограничения.
| Плюсы | Минусы |
| Наглядность. Вся информация о проекте собрана в одном месте | Нужно часто обновлять. Если не актуализировать график, он быстро перестает отражать реальную ситуацию |
| Прозрачность работы. Команда понимает, кто над чем работает и какие задачи идут следующими | Не показывает трудоемкость задач. Диаграмма отражает сроки, но не помогает оценить сложность работы |
| Контроль сроков. Легко увидеть, какие задачи отстают от графика и могут повлиять на дедлайн проекта | Сложно использовать в очень крупных проектах. При большом количестве задач диаграмма становится перегруженной и теряет наглядность |
| Удобство. Помогает легко распределять задачи и вводить новых сотрудников в проект | Нужно время на освоение. Новичкам может понадобиться время, чтобы разобраться с зависимостями и критическим путем |
Минусы часто нивелируются, если использовать специальные онлайн-сервисы для построения диаграммы Ганта. Например, в Битрикс24 Гант — встроенный способ визуализации задач в каждом проекте.
Как внедрить диаграмму Ганта в команде
Когда вы внедряете в работу любой новый инструмент, самое важное — донести до команды его пользу. При этом нужно сделать акцент не на выгоде для компании, а на прикладной пользе для каждого сотрудника. Для этого отталкивайтесь от проблем, которые мешают команде работать.
Если сотрудникам кажется, что диаграмма Ганта — это еще один инструмент для контроля за их работой, предложите команде самостоятельно формировать диаграмму. Для удобства протестируйте ее на небольшом проекте или даже на конкретном этапе.
При всех достоинствах диаграмма Ганта может не подойти для вашего проекта. Нет универсального способа управления задачами, поэтому проанализируйте несколько и определитесь, какой из них больше подходит вашей команде.
Частые вопросы
Диаграмма Ганта показывает сроки задач на шкале времени, а сетевой график — логику зависимостей между задачами без привязки к календарю.
Веха — метка значимого момента (дедлайн этапа, сдача). Критический путь — самая длинная цепочка зависимых задач, определяющая срок всего проекта.
Там, где важно соблюдать сроки, координировать команды и учитывать зависимости между задачами, отлично подходит график Ганта. Примеры: разработка ПО, строительство, маркетинг, организация мероприятий и другие сферы, где работа состоит из нескольких этапов.
Регулярно — по мере изменения сроков, появления новых задач или смены ответственных. Чем актуальнее данные в диаграмме, тем точнее она отражает состояние проекта.
Что в итоге
- Диаграмма Ганта — это горизонтальная столбчатая диаграмма, которая показывает этапы, сроки и зависимости задач проекта во времени.
- Инструмент подходит для проектов любого масштаба: от запуска рекламной кампании до разработки продукта или строительства объекта.
- Диаграмма не отражает ресурсоемкость и значимость работ, а для очень крупных проектов становится громоздкой и теряет наглядность.
- Подходит везде, где есть проектная деятельность; адаптируется под Waterfall, Agile и гибридную модель.
- Построить диаграмму можно в Excel, «Google Таблицах» или специализированных сервисах, например в Битрикс24. Принцип создания одинаковый, а главное отличие — в уровне автоматизации и возможностях совместной работы.
