Burnup chart

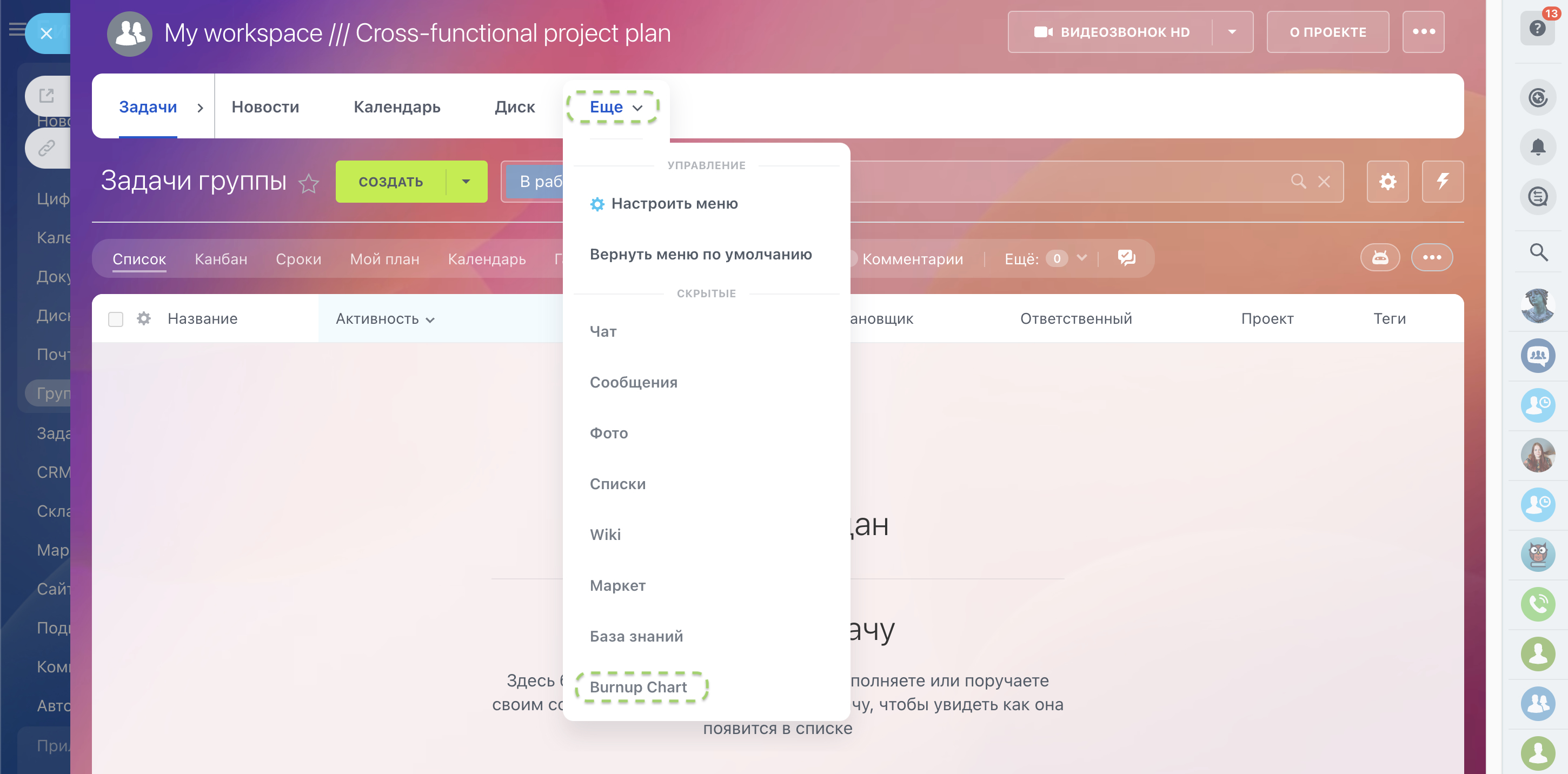

Приложение Burnup Chart предназначено для отслеживания предполагаемого времени завершения проекта. Теперь в любой момент вы можете просмотреть предполагаемое время завершения проекта, если у вас есть соответствующие права доступа к этому проекту. Само приложение запускается внутри рабочей группы.

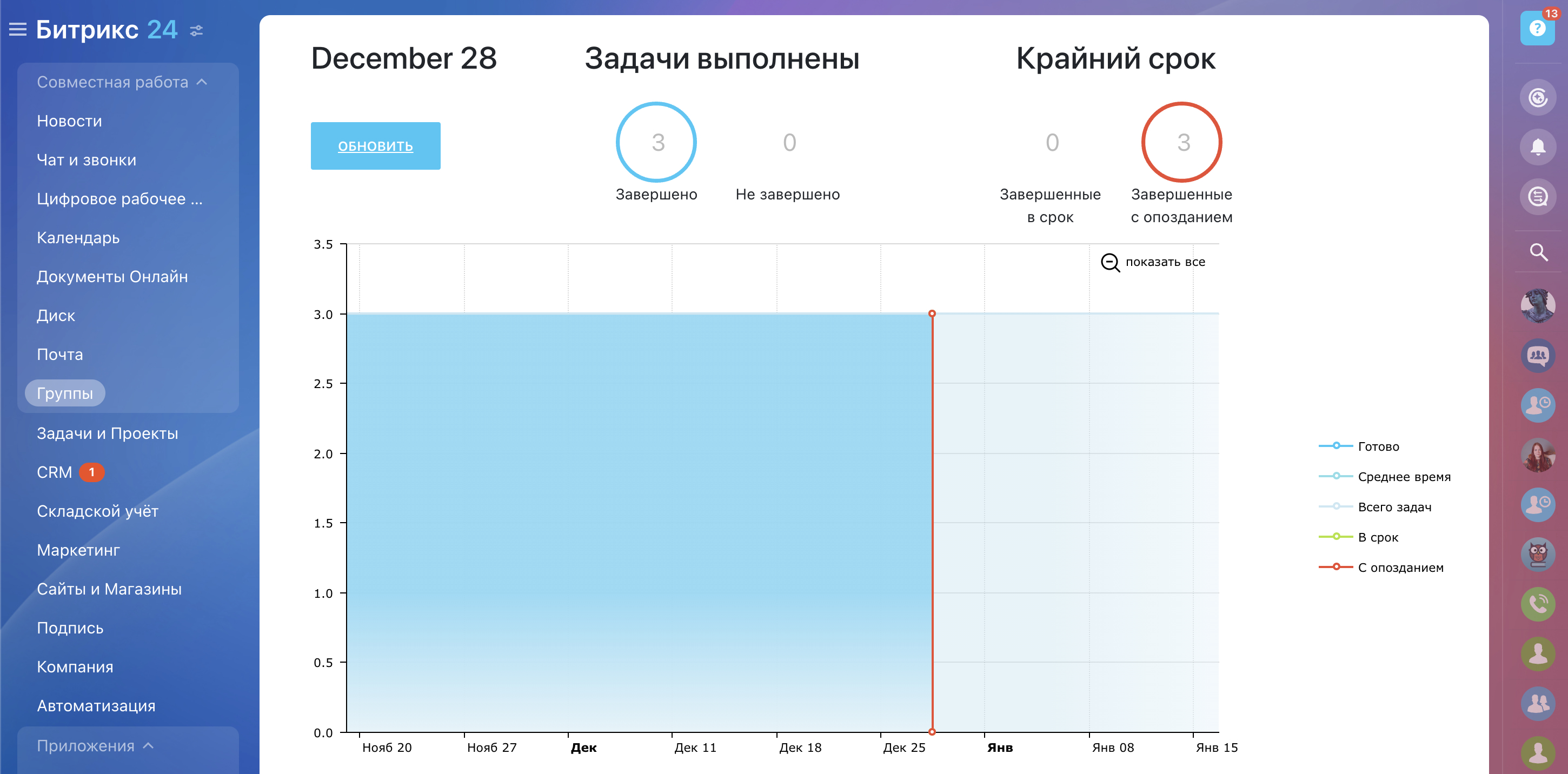

Приложение Burnup Chart отображает диаграмму завершения проекта, упорядоченную на основе количества задач в указанное время. Если вы не выбрали проект или выбрали проект без задач, вы увидите «обзорную» диаграмму с демонстрационными данными.

Элементы диаграммы

● Направление X: календарный период, показывающий, сколько «Задач» было выполнено или будет выполнено в указанное время.

● Направление X: отображаются 2 линии разных цветов, показывающие приблизительное время завершения проекта.

○ Зеленая линия — показывает время, за которое проект будет завершен быстрее в сравнении со средним временем завершения проекта.

○ Красная линия — показывает время, за которое проект будет завершен медленнее в сравнении со средним временем завершения проекта.

● Направление Y: указывает количество задач, которые были выполнены или будут выполнены в течение календарного периода, указанного в поле «Дата».

● Направления X и Y: показ временных отметок, позволяющих визуально разделить выполнение задач на временные сегменты.

● Через всю диаграмму проходят три сектора. Обозначения для этих секторов можно найти в списке символов диаграммы.

Дополнительные элементы приложения

● Дата «Сегодня»

● Кнопка «Обновить», которая обновляет диаграмму.

● На диаграмме «Задача выполнена» показано, сколько всего задач было выполнено, и какое количество задач еще предстоит выполнить.

○ Готово — выполненные задачи

○ Не завершено — задачи выполняются.

● На диаграмме «Срок выполнения задачи» показано, сколько задач выполнено по отношению к сроку.

○ В срок — показывает задачи, выполненные до установленного срока.

○ С опозданием — показывает задачи, выполненные после установленного срока.

● Список символов, используемых для обозначения данных диаграммы.

Как мы рассчитываем завершение проекта.

Формула: (область / (область + медиана)) * интервал_проекта.

● Объем — общее количество задач,

● Медиана – срединное отклонение от плана,

● Project_interval – интервал проекта: от старта до дедлайна.
